防火门监控系统

功能：

AFRD100防火门监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，保证了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对电动闭门器、电磁释放器、门磁开关等进行信号采集及控制，实现了防火隔离和防烟，并根据用户的需求，还可以与AcrelEMS企业微电网管理云平台或电气火灾自动报警系统等进行数据交换和共享。

应用场所：

适用于新建、扩建和改建的民用建筑及一般工业建筑物中，电压等级在220V/380V供配电系统的电气火灾监控

功能：

AFRD100防火门监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，保证了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对电动闭门器、电磁释放器、门磁开关等进行信号采集及控制，实现了防火隔离和防烟，并根据用户的需求，还可以与AcrelEMS企业微电网管理云平台或电气火灾自动报警系统等进行数据交换和共享。

应用场所：

适用于新建、扩建和改建的民用建筑及一般工业建筑物中，电压等级在220V/380V供配电系统的电气火灾监控

系统运行主界面

包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当前监控状态，也可用于工作人员登录操作。

用户登录界面

输入正确的用户名和密码后，系统状态栏会直接跳转至当前用户的操作界面下，可显示当前登录用户和功能列表。

权限管理界面

该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→“操作员”，其中高级别可添加低级别的新用户。

状态监测界面

该界面以图形化显示方式直观的展现了当前被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。

设备检测界面

该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。

事件记录界面

该界面可显示当前存储的报警记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。

功能：

AFRD100防火门监控系统，是根据国家现行规范标准由安科瑞电气股份有限公司研发的全数字化独立运行的系统，已通过国家消防电子产品质量监督检验中心的消防电子产品试验认证，并且均通过严格的EMC电磁兼容试验，保证了该系列产品在低压配电系统中的安全正常运行，现均已批量生产并在全国得到广泛地应用。该系统通过对电动闭门器、电磁释放器、门磁开关等进行信号采集及控制，实现了防火隔离和防烟，并根据用户的需求，还可以与AcrelEMS企业微电网管理云平台或电气火灾自动报警系统等进行数据交换和共享。

应用场所：

适用于新建、扩建和改建的民用建筑及一般工业建筑物中，电压等级在220V/380V供配电系统的电气火灾监控

名称	型号	用途

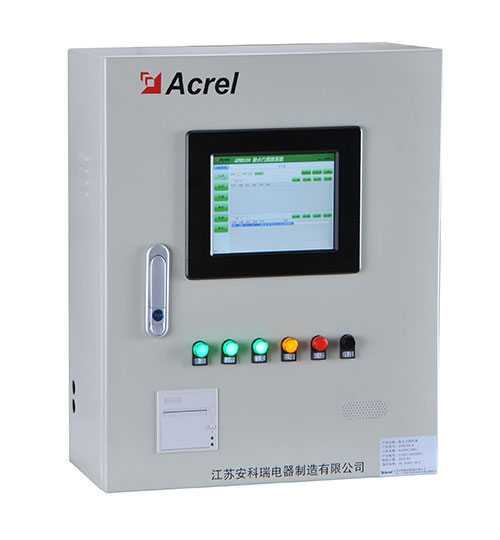

防火门监控器	AFRD100/B	实时接收、检测并显示各路防火门装置的工作状态信息，并能在分析、整合后，发出指令控制常开防火门的关闭。
区域分机	AF-QYFJ	对局部分区内的防火门装置实行有效监控，将自身状态信息上传至监控器，延长通讯距离，扩展系统容量。
一体式电动闭门器	AFRD-CK(YT)	控制常开防火门关闭，有65、85、120(KG）型号可选。
一体式防火门监控模块 (常闭单门)	AFRD-CB1(YT)	监控常闭单扇防火门的状态信息并将其反馈给监控器。
-体式防火门监控模块 (常闭双门)	AFRD-CB2(YT)	监控常闭双扇防火门的状态信息并将其反馈给监控器。

解决方案

防火门监控系统
