建筑能耗分析系统

系统简介
技术参数
系统功能
设备选型
功能:

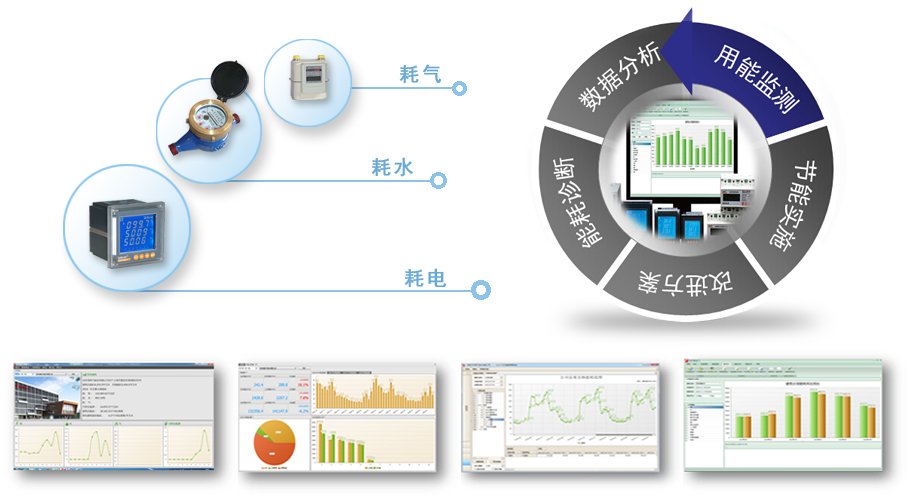

能耗管理系统使用物联网技术采集分布各地的电表、水表、燃气表等能源计量仪表的各种参数。同时使用大数据技术对数据进行处理与存储。为满足用户对能源消耗的精细化管理,平台提供实时监测、能源看板、能耗统计、能耗分析、费用分析、用户报告、异常报警等多种功能。目的是为用户节能提供一个有效的管理手段。支持用户移动端、PC端访问。

应用场所:
适用于新建或改扩建的办公建筑和公共建筑、集团公司、工业园区、大型物业、学校、医院、企业等不同行业的能耗监测与管理的系统设计、施工和运行维护。

1) 系统概况

    平台运行状态,当月能耗折算、地图导航,各能耗逐时、逐月曲线,当日,当月能耗同比分析滚动显示。



2) 用能概况

    对建筑、部门、区域、支路、分类分项等用能进行对比,支持当日逐时趋势、当月逐日趋势曲线、分时段能耗统计对比、总能耗 同环比对比。



3) 用能统计

    对建筑、区域、分项、支路等结构按日、月、年报表的形式统计对分类能源用能进行统计,支持报表数据导出EXCEL,支持选择建筑数据进行生成柱状图。



4) 复费率统计

    复费率报表按日、月、年统计对单栋建筑下不同支路的尖、峰、平、谷用电量及成本费用进行统计分析。支持数据导出到EXCEL。



5) 同比分析

    对建筑、分项、区域、支路等用能按日、月、年以图形和报表结合的方式进行用能数据同比分析。



6) 能源流向图

    能源流向图展示单栋建筑指定时段内各类能源从源头到末端的的能源流向,支持按原始值和折标值查看。



7) 配电监测/管网图

    以变电站配电结构一次图或建筑水、燃气管网图展示结构中各重要节点数据,方便用户掌握能源运行时参数。



8) 夜间能耗分析

    夜间能耗以表格、曲线、饼图等形式对选择支路分类能源在指定时段工作时间与非工作时间用能统计对比,支持导出报表。



9) 三维展示

    通过3D图形方式展示项目现场模拟图,以更直观的方式对项目中建筑或设备数据进行动态展示。



10)设备管理

    设备管理包括,设备类型、设备台账、维保记录等功能。辅助用户合理管理设备,确保设备的运行。



11)用户报告

    用户报告针对选定的建筑自动统计各能源的月使用的同环比趋势,并提供简单的能耗分析结果,针对用电提供单独的复费率用能分析,报告可编辑。

类型 型号 功能
网络电力仪表 APM520 三相全电量测量,2-63次谐波,不平衡度,需量,支持付费率,越限报警、SOE、4-20mA输出
多功能仪表 AEM96 三相电力参数测量、相角、四象限电能、复费率、需量、历史电能统计、历史极值纪录、2-31次谐波、开关量、报警输出
无线计量模块 AEW-100 三相全电量测量,剩余电流、2-31次谐波,支持复费率、电缆温度,可选2G/4G通讯
智慧用电在线监控装置 ARCM300T-Z-4G 三相全电量测量,剩余电流、2-31次谐波,支持复费率、电缆温度,可选2G/4G/NB通讯
无线计量仪表 ADW-300 三相全电量测量,相角、2-31次谐波,不平衡度,实时需量、电缆温度,可选LORA/2G/4G/NB通讯
导轨式电能表 DTSD1352 三相全电量测量,四象限电能、2-31次谐波,复费率、需量、上48月、上90日历史冻结数据
